FreeCAD 1.0

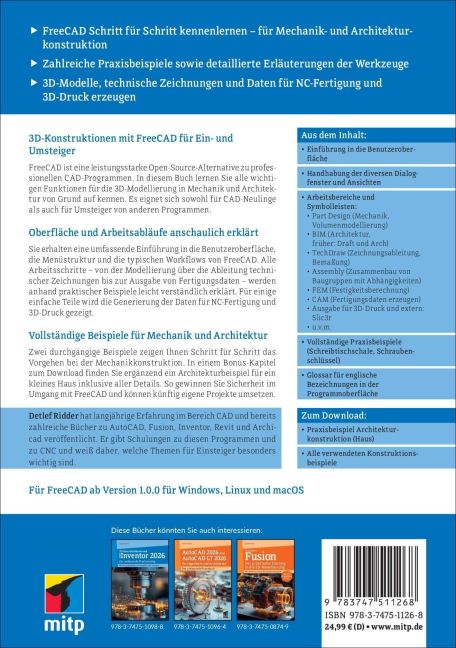

- FreeCAD Schritt für Schritt kennenlernen - für Mechanik- und Architekturkonstruktion
- Zahlreiche Praxisbeispiele sowie detaillierte Erläuterungen der Werkzeuge
- 3D-Modelle, technische Zeichnungen und Daten für NC-Fertigung und 3D-Druck erzeugen
3D-Konstruktionen mit FreeCAD für Ein- und Umsteiger
FreeCAD ist eine leistungsstarke Open-Source-Alternative zu professionellen CAD-Programmen. In diesem Buch lernen Sie alle wichtigen Funktionen für die 3D-Modellierung in Mechanik und Architektur von Grund auf kennen. Es eignet sich sowohl für CAD-Neulinge als auch für Umsteiger von anderen Programmen.
Oberfläche und Arbeitsabläufe anschaulich erklärt
Sie erhalten eine umfassende Einführung in die Benutzeroberfläche, die Menüstruktur und die typischen Workflows von FreeCAD. Alle Arbeitsschritte - von der Modellierung über die Ableitung technischer Zeichnungen bis zur Ausgabe von Fertigungsdaten - werden anhand praktischer Beispiele leicht verständlich erklärt. Für einige einfache Teile wird die Generierung der Daten für NC-Fertigung und 3D-Druck gezeigt.
Vollständige Beispiele für Mechanik und Architektur
Zwei zusätzliche Beispiele zeigen Ihnen Schritt für Schritt das Vorgehen bei der Mechanikkonstruktion. In einem Bonus-Kapitel zum Download finden Sie ergänzend ein Architekturbeispiel für ein kleines Haus inklusive aller Details. So gewinnen Sie Sicherheit im Umgang mit FreeCAD und können künftig eigene Projekte umsetzen.
Aus dem Inhalt:
- Einführung in die Benutzeroberfläche
- Handhabung der diversen Dialogfenster und Ansichten
- Arbeitsbereiche und Symbolleisten:
- Part Design (Mechanik) Volumenmodellierung
- BIM (Architektur, früher: Draft und Arch)
- TechDraw (Zeichnungsableitung, Bemaßung)
- Assembly (Zusammenbau von Baugruppen mit Abhängigkeiten)
- FEM (Festigkeitsberechnung)
- CAM (Fertigungsdaten erzeugen)
- Ausgabe für 3D-Druck und extern: Slic3r
- u.v.m.
- Vollständige Praxisbeispiele (Schreibtischschale, Schraubenschlüssel)
- Glossar für englische Bezeichnungen in der Programmoberfläche
Zum Download:
- Praxisbeispiel Architekturkonstruktion (Haus)
- Alle verwendeten Konstruktionsbeispiele
- Die im Buch verwendeten Konstruktionsbeispiele stehen unter www.mitp.de/1126 zum kostenlosen Download zur Verfügung.
Für FreeCAD ab Version 1.0.0 für Windows, Linux und macOS

Detlef Ridder hat langjährige Erfahrung im Bereich CAD und bereits zahlreiche Bücher zu AutoCAD, Fusion 360, Inventor, Revit und ArchiCAD veröffentlicht. Er gibt Schulungen zu diesen Programmen und zu CNC und weiß daher, welche Themen für Einsteiger besonders wichtig sind.
